Для передачи информации система RC- 5 использует высокочастотный несущий сигнал, модулируемый частотой полезного сигнала, равной 1/32 от частоты несущего генератора, при этом каждый бит кодируется группой, состоящей из 32 импульсов, что обеспечивает хорошую помехоустойчивость, позволяющую пульту устойчиво функционировать даже при значительной зашумленности (см. рис. 14).
Так же, как и в протоколе IIT, информация передается в виде пакетов, каждый из которых содержит:
q стартовую часть информационного бита, формируемую одним сырым битом;
q контрольную часть (действующая по принципу чет-нечет) формируется другим битом;
q "системную часть", формируемую пятью сырыми битами;
q "командную часть", формируемую шестью сырыми битами;
Система RC-5 реализована во множестве микросхем и до сих пор применяется в наше время.

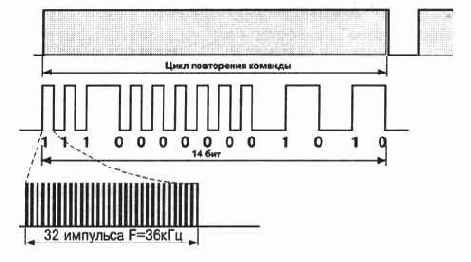

Рисунок 14 принцип кодирования информации в системе RC-5
