Разветвители сигнала спутникового телевидения
Прием программ спутникового телевидения становится популярным и доступным, о чем свидетельствует все большее число "тарелок", располагаемых на крышах и стенах домов. При этом зачастую к одной спутниковой антенне любители приема подключают несколько абонентов. Как правильно произвести такие подключения, и рассказывается в данной статье.
Для подключения нескольких абонентов к одной антенне необходимо применить специальные разветвители сигналов. Самые простые из них - пассивные. Они пользуются популярностью. Их недостаток - снижение уровня сигнала у каждого из абонентов. И если длина кабеля снижения будет значительной, то возможно ухудшение качества приема - появляются шумы на изображении в виде "снега", шумы в звуковом канале и даже пропадание изображения.
Для устранения такого недостатка приходится применять дополнительные усилители или активные разветвители. Как известно, диапазон рабочих частот тюнеров (ресиверов) спутникового телевидения составляет 0,75...2,2 ГГц, соответственно используемые при приеме разветвители должны работать в этом диапазоне. Конечно, подобные устройства можно приобрести в специализированных торгующих организациях. С другой стороны, многие из таких устройств несложны в изготовлении и их вполне по силам сделать даже не слишком опытному радиолюбителю, надо только проявить желание и немного умения.
Схема разветвителя сигнала на две линии приведена на рис. 1. Собран он по схеме гибридного ответвителя на основе широкополосного трансформатора. К выходу делителя можно подключить два тюнера, при этом один из них является ведущим (подключенный к гнезду XS3), т.е. питание и управление блоком LNB (конвертером, установленным на приемной антенне) осуществляются от этого тюнера. Второй тюнер, подключенный к гнезду XS2, будет только получать сигнал от конвертера, но не сможет им управлять.
В этом устройстве всего один элемент, который придется изготовить самостоятельно, - трансформатор Т1. Его конструкция приведена на рис. 2. Для изготовления трансформатора понадобятся два трубчатых ферритовых магнитопровода длиной 10 и диаметром 2,8 мм, например, М30ВН-10 типоразмера ПТ 2,8x1x10. Вполне пригодны магнитопроводы от нормализованных высокочастотных дросселей типа ДМ-1 с индуктивностью 40...50 мкГ. Через них, как показано на рисунке, пропускают два отрезка провода ПЭВ-2 0,32, затем трубочки складывают вместе и соединяют начало одного отрезка провода с концом другого. Все выводы надо делать минимальной длины.
Эскиз печатной платы данного разветвителя приведен на рис. 3. Плата изготовлена из двухстороннего фольгированного стеклотекстолита толщиной 1,5 мм, одна сторона ее оставлена металлизированной и выполняет роль общего провода. Так как мощность сигнала делится, то ослабление на каждом из выходов будет порядка 4...4,5 дБ, развязка между каналами на выходе - в пределах 12...15 дБ.
Плату следует установить в металлический корпус, который можно спаять из отрезков фольгированного стеклотекстолита.

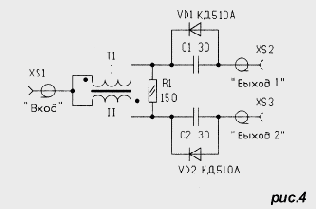

Если необходимо обеспечить возможность питания и управления конвертером от обоих тюнеров, то разветвитель надо выполнить в соответствии со схемой, приведенной на рис. 4.
Здесь питание на конвертер будет поступать через один из диодов, который открывается при включении соответствующего тюнера. При включении и второго тюнера питание станет осуществляться от того, у которого напряжение окажется больше.
Печатная плата для этого варианта разветвителя такая же, как указана на рис. 3. Дополнительно потребуется сделать разрез в печатном проводнике, идущем к разъему XS3, для установки конденсатора С2. Диоды монтируют непосредственно на печатных дорожках над конденсаторами, выводы диодов должны быть минимальной длины.

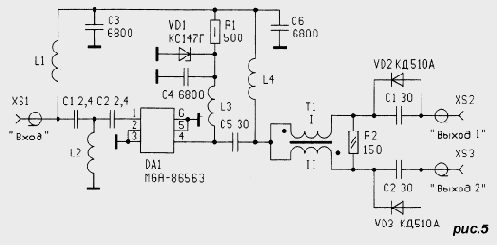

Оба приведенных варианта разветвителей относят к пассивным устройствам, их применение приводит к уменьшению уровня сигнала на выходах. В некоторых случаях условия приема требуют применения активных разветвителей, которые не только разделяют сигнал, но и дополнительно усиливают его. Схема такого разветвителя приведена на рис. 5. Его основой является миниатюрная монолитная арсенид-галлиевая интегральная микросхема СВЧ усилителя MGA-86563, выпускаемая фирмой HEWLETT-PACKARD. Микросхема представляет собой широкополосный СВЧ усилитель с полосой рабочих частот от 0,5 до 6 ГГц.
| Коэффициент усиления (на частоте 2,4 ГГц), дБ | 21,8 | |
| Коэффициент шума (на частоте 2,4 ГГц), дБ | 1,6 | |
| Напряжение питания, В | 5 | |
| Потребляемый ток, мА | 14 | |
| Выходная мощность при компрессии коэффициента усиления на 1 дБ, мВт | 2 |
Выпускается микросхема в двух типах корпусов: SOT-143 и сверхминиатюрном SOT-363. В последнем случае ее стоимость ниже и составляет несколько долларов США.
Активный разветвитель состоит из усилителя на микросхеме и гибридного разветвителя. Его питание осуществляется от одного из тюнеров по кабелю снижения. Один из диодов VD2 или VD3 открывается, и напряжение через трансформатор Т1, дроссели L4 и L1 поступает на конвертер.
Одновременно это напряжение подается и на параметрический стабилизатор напряжения на элементах R1VD1С4, от него через дроссель L3 и питается микросхема усилителя.

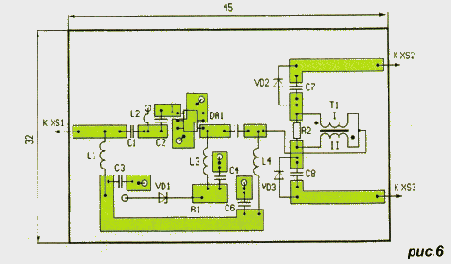

Все элементы устройства размещены на печатной плате из двухстороннего фольгированного стеклотекстолита. Ее эскиз приведен на рис. 6. Вторая сторона оставлена металлизированной и используется как общий провод, с которым через отверстия в плате соединяются некоторые печатные площадки и детали.

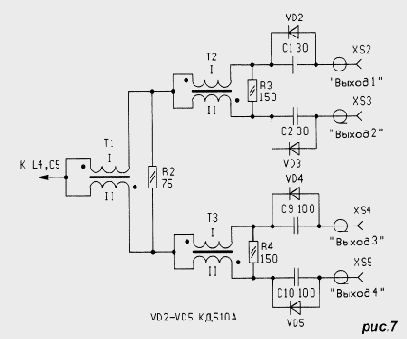

В устройстве желательно применить конденсаторы К10-17в или аналогичные импортного производства, резистор R1 составлен из двух параллельно включенных резисторов Р1-12, МЛТ или любых других с сопротивлением по 1 кОм и мощностью 0,25 Вт. Обмотки дросселей L1, L3, L4 выполнены на оправке диаметром 2,5 мм проводом ПЭВ-2 и содержат по 15 витков, L2 намотана тем же проводом на оправке диаметром 2 мм и содержит 1,8 витка. Трансформатор Т1 имеет конструкцию, описанную выше.
 |
 |
