Ромбовидные двойные и одинарные антенны


Многие типы рассматриваемых антенн изготавливаются из проводников, которые укладываются параллельно друг другу на заранее подготовленном основании. В качестве проводников используется медная или алюминиевая проволока, а также антенный канатик (их размеры указаны в соответствующих таблицах справочника).

На садовых участках можно видеть различные варианты исполнения зигзагообразных широкополосных ТА. Эти антенны привлекают к себе внимание радиолюбителей из-за простоты конструкции, высоких электрических характеристик и хорошего согласования с 75-омным коаксиальным кабелем снижения в широком диапазоне частот. Подобные антенны незначительно отличаются друг от друга, но применять рекомендуется только лучшие из них.

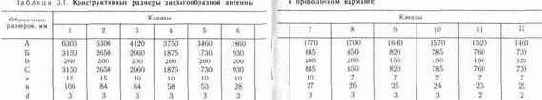

Зигзагообразная антенна (ЗТА) из трех проводников

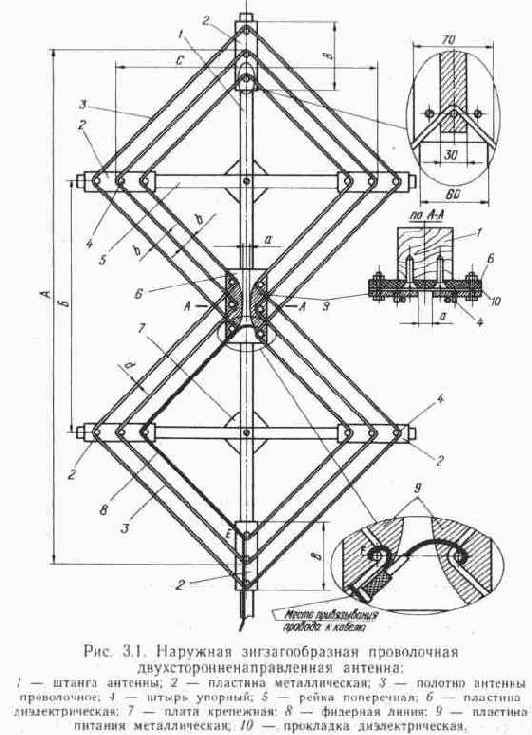

(рис. 3.1) предназначена для приема телесигналов на первых 12 каналах на границе зоны уверенного приема и в зоне полутени. Антенна позволяет согласовать волновое сопротивление коаксиального кабеля фидерного устройства с входным сопротивлением телевизора во всем диапазоне частот телепередач, что дает возможность принимать программы 1—5, 6—12, 21—39-го каналов, т. е. ЗТА можно сделать для приема как каждого канала отдельно, так и многих каналов сразу. В конструктивном отношении эта антенна достаточно проста, обладает хорошими электрическими параметрами и техническими характеристиками. Основное достоинство данной антенны заключается в том, что она хорошо согласуется с коаксиальным кабелем снижения. имеющим волновое сопротивление около 75 Ом, а это значит, что никаких дополнительных согласующих и симметрирующих устройств ей не требуется.

Техническая характеристика:

коэффициент усиления ........... 3,66—6,1 дБ

КНД ........................... 6,05—10,15 дБ

КБВ ........................... 0,39—0,81

рабочая частота .................. 50—230 МГц

неравномерность коэффициента

усиления, не менее. ............. 0.8 дБ

волновое сопротивление филера ..... 75 Ом

кпд ............................ 0,98

помехозащищенность, не менее ......
—(13...19) дБ диаграмма направленности в горизонтальной и вертикальной плоскостях ..................... эллипс угол раствора диаграммы направленности, не менее ........ 70 Диаграмма направленности антенны в горизонтальной плоскости имеет два лепестка, развернутых на 180°. Это свойство антенны необходимо учитывать при установке ее на садовом участке. Располагая антенну на крыше в месте, где отсутствуют отраженные электромагнитные волны, можно получить высокое качество изображения как с прямого, так и с обратного направлений, что объясняется достаточно большим КНД. Приемное полотно ЗТА состоит из двух расположенных в одной плоскости ромбических рамок, соединенных параллельно. При работе потребуются: деревянные бруски сечением 50х60 или 60х60 мм, антенный канатик или медный провод диаметром 2,5—3,5 мм, фольгированный гетинакс или стеклотекстолит, паяльник с низковольтным питанием 60 Вт и некоторые вспомогательные материалы Деревянный брусок выбранного сечения, обеспечивающею максимальную прочность конструкции, служит одновременно центральной стойкой антенны и вертикальной мачтой. К этому бруску под углом 90 жестко прикрепляются две поперечные рейки 5, сечение которых может быть меньше, чем центральной стойки, например 40х40 мм. Рейки врезаются в стойку, закрепляются винтом и дополнительно прямоугольной пластинкой 7, изготовленной из диэлектрика. К центральной стойке снизу и сверху, а также к концам поперечных реек крепят шесть металлических планок 2, крепление которых к центральной стойке осуществляется без каких-либо изоляторов, но к концам поперечных реек эти планки укрепляются только через изоляционные прокладки. На середине антенны, между поперечными рейками, прикрепляется диэлектрическая пластина 6, к которой в свою очередь крепятся две металлические пластины с закругленной кромкой. Полотно антенны состоит из трех параллельно натянутых проводов 3 из медного провода. Для удобства монтажа на всех металлических планках и пластинках 2 и 9 устанавливаются штыри диаметром и высотой 3 мм.


Расстояние между штырями зависит от размера между проводниками. Между металлическими пластинами 9 и планкой 6 проложена прокладка из картона или прессшпана. Провода натягиваются параллельно друг другу и пропаиваются в местах изгиба к металлическим пласти нам 2 у штырей, а также к платам питания 9. Применение проводников большего диаметра, чем 3 мм, приводит не только к утяжелению антенны, но и затрудняет ее монтаж. Полотно антенны может быть выполнено также из металлических полосок или трубок. Собрать антенну можно и из отдельных проводников, что облегчает работу над ней. При изготовлении центральной штанги антенны из металлической трубы необходимо предусмотреть возможность изоляции ее от полотна антенны. Питание антенны осуществляется коаксиальным кабелем 8 с волновым сопротивлением 75 Ом. После натягивания и закрепления полотна антенны прокладывается кабель снижения. Он привязывается к мачте снизу и к одному из проводов антенны. Оплетка кабеля припаивается в точке Е к пластине, соединенной с проводом, к которому он привязан, а центральная жила припаивается к пластине 9. Кабель прокладывается по двум сторонам внутреннего провода одной из ромбических рамок и вводится в антенну в точке нулевого потенциала. Крепление провода к металлическим пластинам может быть выполнено с помощью резьбовых зажимов. Конструктивные размеры ЗТА из трех проводников приведены в табл. 3.1. Как было отмечено, радиолюбители могут изготовить ЗТА как на один отдельно выбранный телеканал, ориентируясь на данные табл. 3.1, так и в варианте, рассчитанном на прием передач с 1-го по 5-й и с 6-го по 12-й каналы включительно. Варианты ЗТА для приема телепередач с 21-го по 31-й каналы рассматриваются ниже, а конструктивные размеры многоканальной ЗТА приведены в табл. 3.2.



Иногда на садовых участках при слабом телесигнале не удается получить качественное изображение на экране телевизионного приемника ни на одном принимаемом канале даже при правильной ориентации антенны на ТЦ. Изображение и некачественный звук могут быть существенно улучшены, если применить антенный усилитель, работающий в диапазоне метровых волн, или конвертер, если прием телепрограмм ведется на каналах ДМВ. Рассматриваемая антенна хороню работает с антенным усилителем, принципиальная электрическая схема которого приведена на рис. 6.1.

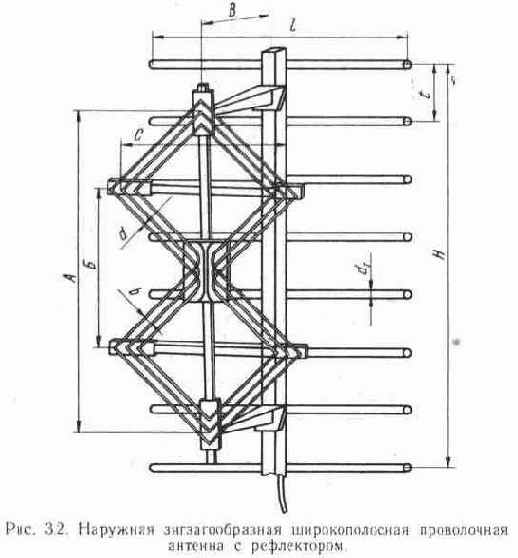

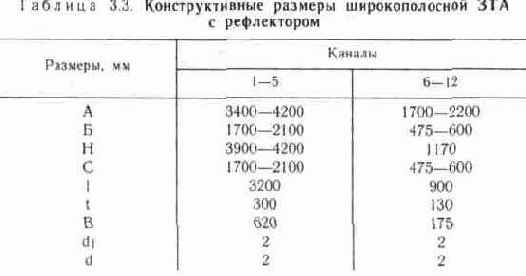

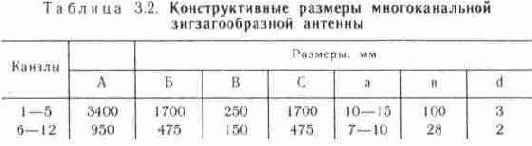

Антенный усилитель включается между входом в телевизионный приемник и коаксиальным кабелем снижения. Зигзагообразная широкополосная антенна с рефлектором (рис. 3.2) предназначена для приема телесигналов на расстоянии 50—60 км от ТЦ. Рефлектор, расположенный с внутренней стороны, увеличивает коэффициент усиления почти в два раза. улучшает направленные свойства антенны и исключает прием сигналов с обратного направления. Техническая характеристика: коэффициент усиления для 1—5-го каналов ............. 6,2—12,2 дБ для 6—12-го ................... 8,4—12,0 дБ КНД ........................... 6,0—10,0 КБВ ........................... 0,4—0,8 неравномерность коэффициента усиления, не более .............. 0,4 дБ волновое сопротивление фидера ..... 75 Ом кпд ............................ 0,97 помехозащищенность, не менее ...... —(10...17) дБ угол раствора диаграммы направленности в горизонтальной плоскости, не более ............. 70 ЗТА с рефлектором имеет одностороннюю диаграмму направленности в виде вытянутых эллипсов как в горизонтальной, так и в вертикальной плоскостях, при этом

обе диаграммы практически одинаковы. Если изготавливается антенна для более широкого диапазона частот, то диаграмма направленности с вертикальной плоскости сужается и становится меньше, чем в горизонтальной плоскости. Рефлектор изготавливается в виде решетки из ряда параллельно расположенных проводников, чем достигается уменьшение массы рефлектора и резкое снижение ветрового сопротивления. При этом длина проводников, образующих ширину рефлектора, определяется следующим образом: l = 0,5lдл.mах. В качестве проводников могут быть использованы тонкостенные трубки диаметром 5—10 мм. Высота рефлектора определяется расстоянием между проводниками (стальными проводами или прутьями), которое зависит от минимальной длины волны рабочих частот t=0,l lдл.min. Ориентировочно высота рефлектора может быть определена по формуле: Н = 0.6lдл.mах. Полотно экрана рефлектора крепится к вертикальной штанге (металлической или деревянной).


В верхней и нижней точках антенны действует нулевой потенциал, что позволяет в этих точках закреплять рефлектор металлическими деталями. В фидерном устройстве применяется коаксиальный кабель с волновым сопротивлением 75 Ом. Кабель снижения подключается к антенне без УСС. Коаксиальный кабель прокладывается по двум сторонам нижнего ромба антенны от точек питания, далее в нижней части антенны кабель прикрепляется к металлической подставке и по ней идет до рефлектора. Затем кабель поднимается по рефлектору вверх до точки, расположенной напротив узла питания антенны, пропускается через рефлектор наружу и образует снижение кабеля до телевизора. Прутки или трубки рефлектора крепятся к вертикальной штанге с помощью винтов (скоб или сварки). Для уменьшения массы полотна антенны ее можно изготовить из провода диаметром 2 мм по рекомендациям, изложенным выше. Конструктивные размеры ЗТА с рефлектором приведены в табл. 3.3. Полотно антенны может быть изготовлено как из отдельных проводников, так и из металлических тонкостенных трубок или полосок, что несколько проще. Полотно антенны можно разместить на деревянном каркасе из деревянных брусков и реек. Коаксиальный кабель подключается к металлическим платам питания, выполненным в виде закругленных сегментов. Изготавливать ЗТА из металлических трубок рекомендуется только для приема телесигналов на высоких час

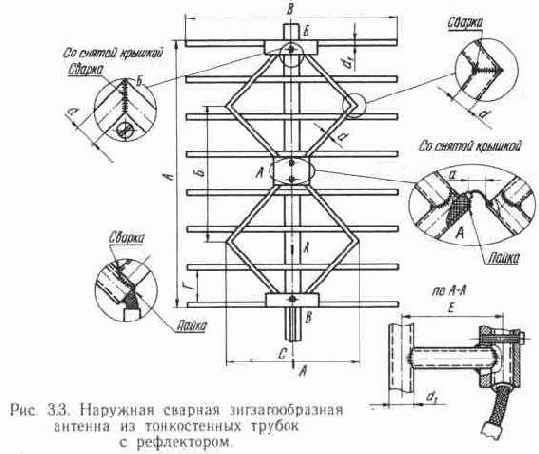

тотах 21—39-го каналов. Диаметр проводов антенны определяется так: d = (0,016. ..0,02)lдл.max. Это значит, что для работы на 1—4-м каналах антенна должна изготавливаться из трубок диаметром 100—120 мм и 50—65 мм— для работы на 5-м канале, а для 6—11-го каналов — из труб диаметром 30—35 мм и 20—27 мм — для 12-го канала. Совершенно ясно, что сделать полотно наружной антенны из труб такого диаметра трудно, антенна будет иметь очень большую массу, а учитывая эффект парусности и ветровую нагрузку, конструкция антенны потребует значительного усиления несущих частей. На 21-м канале диаметр трубок антенны может быть уменьшен до 10 мм, а на 39-м — до 8 мм. По некоторым источникам технической литературы, широкополосную ЗТА для работы на 6—12-м каналах можно изготовить из трубок диаметром 12—20 мм. Применение одного из антенных усилителей, рассмотренных в гл. 6 справочника, позволяет получить высокое качество изображения на первых 12 каналах телевизионных программ, а применение конвертера значительно расширяет возможности телеприемников старых моделей, не оборудованных селекторами ДМВ. Покупные или самодельные антенные усилители рекомендуется использовать на садовых участках, расположенных вблизи границ зоны прямой видимости или в зоне полутени. Сварная зигзагообразная антенна из трубок с рефлектором (рис. 3.3) обеспечивает прием изображений в прямом направлении на 6—12-м каналах.

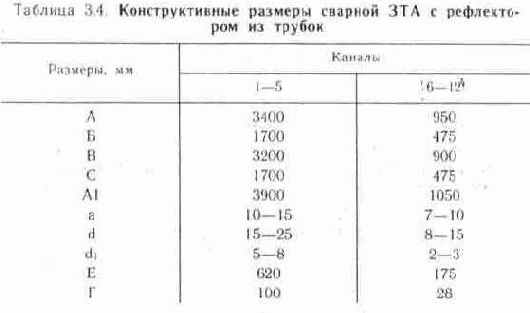

Состоит антенна из двух частей: рамки и рефлектора. Рамка, изготовленная из трубок, имеет узел питания, к которому подключается фидерное устройство из коаксиального кабеля. Техническая характеристика: коэффициент усиления на частотах 170—230 МГц. ................. 8—11 дБ КНД ........................... 6—9 дБ КБВ ........................... 0,4—0,8 рабочая частота .................. 48,5—230 МГц входное сопротивление антенны ..... 75 Ом волновое сопротивление фидера ..... 75 Ом кпд ............................ 0,95 помехозащищенность, не менее ...... —(14...24) дБ количество принимаемых программ . . 1—12 неравномерность коэффициента усиления. ...................... 0,6—0,7 дБ угол раствора диаграммы направленности в горизонтальной плоскости, не более ............. 50 диаграмма направленности в горизонтальной и вертикальной плоскостях ..................... эллипс Сдвоенная рамка изготавливается из двух или четырех отрезков трубок с помощью газовой сварки или пайки по размерам, указанным в табл. 3.4. Достаточная прочность конструкции рамки достигается жестким креплением сваренных трубок в верхней, нижней и средней частях антенны, где действует нулевой потенциал. В этом случае рамка соединяется с рефлектором с помощью металлических стоек также сваркой и не требует изоляционных прокладок в точках Б и В. Кабель снижения прокладывается по металлической штанге антенны и прикрепляется к ней с помощью скоб по внутренней стороне до точки А, лежащей напротив узла питания, далее спускается вниз до точки В и по стойке, соединяющей рамку и рефлектор, до нижней точки соединения трубок.


С этого момента кабель идет без верхней изоляционной оболочки внутри правой или левой стороны нижней половины рамки до узла питания. Оплетка коаксиального кабеля припаивается в нижней части рамки на входе в трубку, а в узле питания — к одному из соединений трубок. Внутренняя жила коаксиального кабеля припаивается к противоположному стыку двух трубок в узле питания. Сварная конструкция антенны хорошо выдерживает внешние механические нагрузки, обеспечивая устойчивый прием волн. При изготовлении антенны важное значение имеет расстояние от полотна антенны до полотна рефлектора, которое необходимо выдерживать с достаточной точностью. Для изготовления антенны на прием телесигналов на 1—5-м каналах можно применить вместо трубок металлические прутки или медную проволоку, проложенную в два или три параллельных ряда.

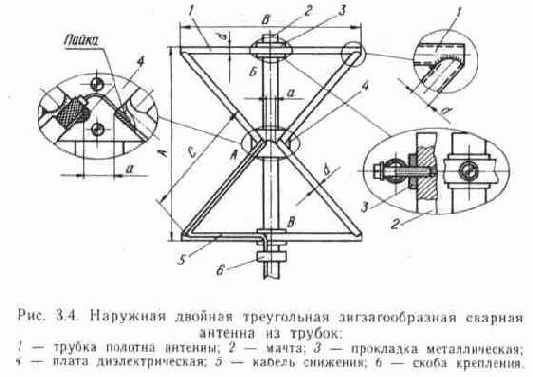

При использовании металлической мачты полотно рефлектора крепится к ней без изоляторов. Рекомендованная здесь прокладка кабеля снижения устраняет антенный эффект и двойное изображение на экране телевизора. Двойная треугольная зигзагообразная сварная антенна (ДТЗА) — одна из лучших ЗТА (рис. 3.4). Ее полотно в отличие от рассмотренных ранее антенн отличается тем, что вместо двух ромбов состоит из двух треугольных рамок. Диаграмма направленности антенны в горизонтальной плоскости без рефлектора представляет собой восьмерку

Техническая характеристика: коэффициент усиления ......... ... 2,5—5,1 дБ КНД ........................... 4,1—8,2 дБ КБВ ........................... 0,4—0,8 входное сопротивление антенны ..... 73 Ом волновое сопротивление фидера ..... 75 Ом рабочая частота .................. 48,5—230 МГц неравномерность коэффициента усиления ...................... 0,4—0,6 количество принимаемых программ . . 1—12 помехозащищенность, не менее ...... —(9...12) дБ угол раствора главного лепестка диаграммы направленности, не менее ...................... 55—65 практически правильной формы. Лепестки диаграммы имеют форму вытянутых эллипсов (см. рис. 1.1, а). Входное сопротивление антенны в принимаемом диапазоне частот зависит от размеров антенны и ее формы, от размещения клемм, к которым подключается коаксиальный кабель или другая фидерная линия, а также от расположения вблизи антенны различных сооружении, влияющих на распределение электромагнитного поля в пространстве. В данном случае антенна хорошо согласуется с коаксиальным кабелем снижения с 75-омным волновым сопротивлением без УСС. Рамки ДТЗА изготавливаются из трубок, проводников или антенного канатика, располагаются в одной вертикальной плоскости и соединяются между собой. Если полотно антенны выполнено из металлических полос или медных проводов, то их необходимо расположить в несколько параллельных рядов. При этом диаметр трубок, проводов, толщина полос и их ширина уменьшаются с увеличением номера канала. Чем меньше номер канала, тем должно быть больше рядов провода в ДТЗА.


Наиболее оптимальным диаметром медных проводов будет 2 мм. Эта антенна предназначена для приема телесигналов на 1—5, 6—12 или 21—39-м каналах в диапазоне частот 48,5—100,0, 100,0—230,0; 470—622 МГц. Каждому диапазону частот соответствуют свои конструктивные размеры и технические характеристики этих антенн. Поэтому радиолюбителям, прежде чем приступить к изготовлению антенны, необходимо установить, в каком диапазоне частот можно принимать телесигналы в данной местности. ДТЗА позволяет принимать сигналы на границе прямой видимости и частично в области полутени, т. е. примерно в 50 км от ТЦ. Если треугольные рамки изготавливаются из тонкостенных металлических трубок, то наиболее надежной конструкцией является сварная. Конструктивные размеры всех элементов антенного полотна определяются длиной волны принимаемого канала и электрическими характеристиками антенны. Например, при КБВ, равном 0,5, длина стороны треугольника вычисляется так: С=(0,25...0,26)lдл, а = 0,09 С; В = 1,42 С + а; А = 1,42 С. Основные конструктивные размеры сварной двойной треугольной антенны из трубок приведены в табл. 3.5. Если возникла необходимость принимать сигналы на 1—5-м каналах, то рекомендуется изготовить антенну из медного провода, который натягивается по три-четыре проводника параллельно на каждой стороне треугольных рамок. Как и в ранее рассмотренных конструкциях антенн данного типа, коаксиальный кабель прокладывается по вертикальной штанге антенны, припаивается оплеткой в точке б. где действует нулевой потенциал. Кабель рекомендуется прокладывать с внутренней стороны треугольной рамки. На рис. 3.4 кабель условно проложен с наружной стороны. Далее кабель идет по сторонам треугольника до узла питания,оплетка припаивается к стыку трубок с одной стороны, а внутренняя жила кабеля при-

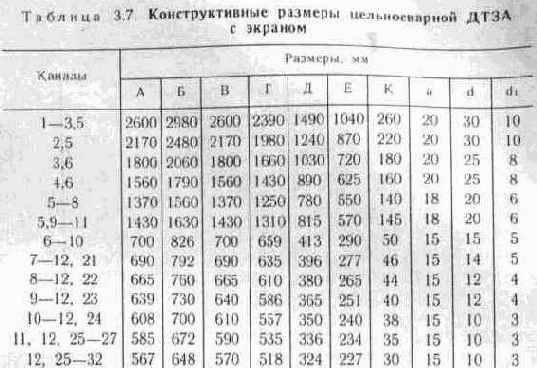

паивается к другому стыку, расстояние между которыми обозначено буквой а (можно прокладывать кабель внутри трубок). Полотно сварной ДТЗА из трубок крепится к металлической штанге в точках Б и В через металлические прокладки с помощью винтового соединения или сварки.


В центре антенны расположен узел питания, к которому подсоединяется кабель снижения. Здесь между полотном антенны и металлической штангой установлена диэлектрическая плата из какого-либо изоляционного материала. Направленные свойства антенны можно улучшить, если снабдить антенну рефлектором, изготовленным также из трубок, который устанавливается сзади антенны на расстоянии 0,7 С. Проволочная двойная треугольная антенна (рис. 3.5) предназначена для приема телесигналов на 1—5-м или 6—12-м каналах. Но в загородной местности рекомендуется использовать данную конструкцию только на двух-трех первых каналах телевидения. Полотно антенны изготавливается из проводников диаметром 1,5—2 мм и имеет конструктивные размеры, рассчитанные по формулам, которые носят эмпирический характер, и обеспечивающие получение наиболее оптимальных электрических характеристик ЗТА направленного действия. Проволочная ДТЗА одинаково принимает сигналы как с прямого, так с обратного направлений, имеет достаточно

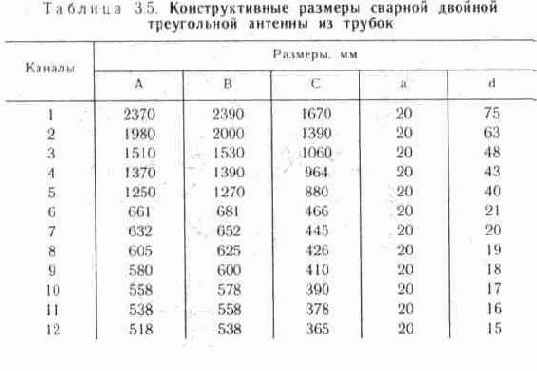

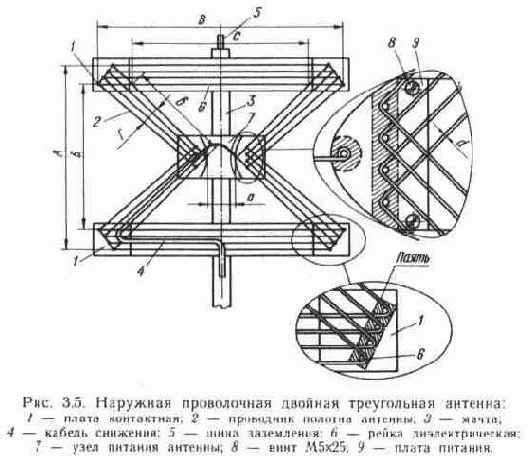

большой КНД (эта ее особенность должна учитываться при установке антенны). Для качественного приема программ телевидения необходимо, чтобы в данном месте не было отраженных электромагнитных волн с обратного направления. Конструктивные размеры антенны приведены в табл. 3.5. Проволочная ДТЗА является вариантом ЗТА из трех проводников (см. рис. 3.1). Она состоит из двух параллельно соединенных и расположенных в вертикальной плоскости треугольных рамок. К деревянному бруску или к металлической штанге под углом 90° прикрепляются две горизонтальные рейки, размеры которых определяются номером канала. На концах реек б устанавливаются металлические пластинки 1 через диэлектрические прокладки. В центре антенны крепится плата питания, состоящая из диэлектрического основания, прокладок и двух металлических пластин, изготовленных в виде секторов. Если брусок и рейки изготовлены из дерева, то необходимо предусмотреть возможность прокладки по внутренней стороне антенны провода грозозащиты диаметром до 5 мм.


В местах перегиба все проводники спаиваются между собой и металлической.пластиной. Вместо металлических пластинок 1 можно применить фольгированный стеклотекстолит толщиной не менее 2 мм. Для удобства монтажа в местах перегиба провода устанавливаются металлические штыри диаметром 2 мм и высотой до 3 мм, которые изготавливаются в виде заклепок. Как во всех ЗТА, коаксиальный кабель 4 распаивается на плате питания в точке нулевого потенциала. Кабель прокладывается по мачте, где закрепляется скобами, затем идет до нижней точки антенны В, далее по одному из проводит треугольника до узла питания. Оплетка кабеля припаивается к одному металлическому сектору, а внутренняя жила — к другому сектору. Сами сектора крепятся к диэлектрической пластине с помощью шурупов или винтов с гайками. Расстояние между кромками секторов а должно быть точно выдержано для каждого канала. Это расстояние для первых 12 каналов равно 20 мм, для 21—39-го — уменьшено до 10 мм. Если изготовить антенну для приема 1-го канала, то она обеспечит прием программ на 1—5-м каналах, а антенна, собранная по размерам 6-го канала, обеспечит прием программ на 6—12-м каналах. Техническая характеристика: коэффициент ..................... 2,2—5,4 дБ КНД ........................... 5—7,5 дБ КБВ во всем диапазоне принимаемых частот, не менее ................ 0,31—0,8 КБВ (среднее значение) ........... 0,5 входное сопротивление антенны ..... 30—73 Ом волновое сопротивление фидера ..... 75 Ом рабочая частота .................. 48,5—230 МГц неравномерность коэффициента усиления ...................... 0,35—0,55 кпд ............................ 0,99 помехозащищенность, не менее ...... —(9...12,5) дБ диаграмма направленности в горизонтальной плоскости ....... восьмерка угол раствора главного лепестка диаграммы направленности. не менее ...................... 50 Коэффициент бегущей волны в 75-омном кабеле зависит от относительной длины боковых сторон антенны b/lдл., выполненной из металлических проводников диаметром 2 мм и шириной полотна Г = 0,09 • Ь.

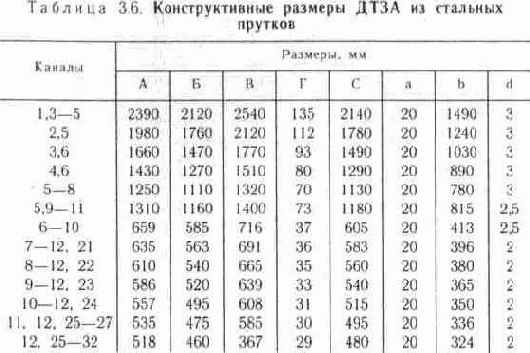

По величине КНД данная антенна несколько уступает полной ЗТА. При минимально допустимом КБВ (0,5) антенна захватывает весь спектр частот телеканалов. Конструктивные размеры антенны (см. табл. 3.6) являются наименьшими, и при изготовлении их дальше уменьшать, не рекомендуется. Если изготовить антенну с большими, чем указано, размерами, то за счет этого улучшатся направленные свойства антенны и согласование ее с кабелем снижения

Кроме этого, направленные свойства ДТЗА из проводников можно улучшить за счет введения в ее конструкцию экрана-рефлектора, который устанавливается с тыльной стороны антенны. Экран изготавливается из металлических трубок или из стальных прутьев, которые укрепляются на металлической штанге, но можно использовать для экрана и антенный канатик или простой провод, который натягивается на деревянную раму. Как правило, рефлектор для антенн типа ДТЗА делается в виде прямоугольника, размеры которого несколько больше габаритных размеров антенны. Но в практике встречаются экраны, повторяющие конфигурацию этих антенн, при этом электрические параметры антенн не ухудшаются. Цельносварная двойная треугольная антенна с экраном (рис. 3.6) предназначена для приема телесигналов на

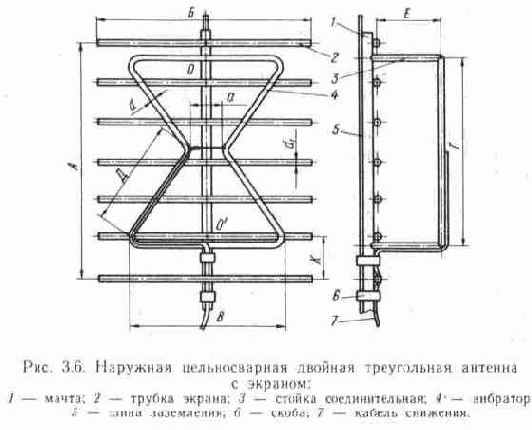

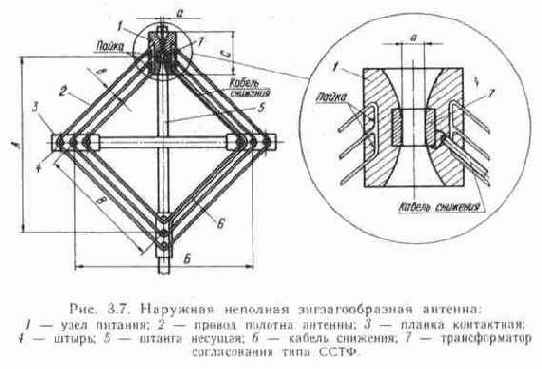

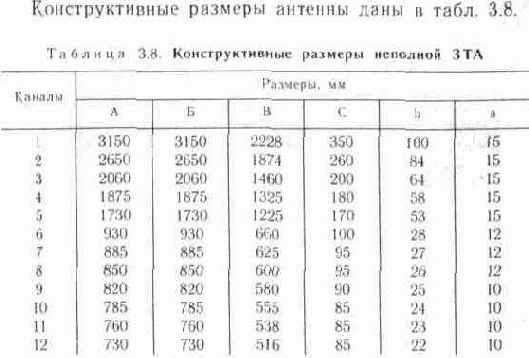

первых 12 каналах на расстоянии до 50 км от ТЦ или ретранслятора. Эта антенна является разновидностью неполной ЗТА. В конструктивном отношении данная антенна достаточно проста и имеет хорошие электрические параметры. Техническая характеристика: коэффициент усиления: на 1—5-м каналах .............. 6,2—12,2 дБ на 6—12-м. .................... 8,5—12 дБ КНД ........................... 6—10 КБВ ........................... 0,4—0.81 рабочая частота .................. 50—100 МГц кпд ............................. 0,99 неравномерность коэффициента усиления, не более .............. 1 дБ помехозащищенность, не менее ...... —(15,5...26) дБ угол раствора главного лепестка диаграммы направленности, не менее ...................... 55 Диаграммы направленности антенны с экраном в горизонтальной и вертикальной плоскостях почти одинаковы, представляют эллипс в широком диапазоне частот. Для изготовления антенны применяется металлическая трубка диаметром 15 мм.


Приемное полотно антенны состоит из двух треугольных рамок, расположенных в одной вертикальной плоскости и соединенных между собой. Полотно антенны можно изготовить из отдельных трубок, соединенных между собой газовой сваркой или пайкой, а также из металлических полос. К металлической штанге, сделанной из тонкостенной трубки 1 диаметром до 40 мм, прикрепляются параллельно друг другу металлические стержни или трубки, образующие полотно экрана. Двойная треугольная рамка жестко крепится к экрану с помощью двух стоек, сделанных также из трубок. Если все соединения металлических частей антенны выполнены с помощью сварки, то получается прочная конструкция, способная противостоять различным механическим и климатическим нагрузкам. Такая конструкция, представляющая собой решетку, выдерживает практически любые ветровые нагрузки. Фидер 7 из коаксиального кабеля с волновым сопротивлением 75 Ом прокладывается снизу по штанге 1, крепится к ней с помощью хомутиков 6 до точки нулевого потенциала 0'. Далее кабель прикрепляется к левой или правой частям нижнего треугольника до узла питания. Оплетка кабеля припаивается к одному стыку трубок, а жила кабеля — к другому. Экран значительно улучшает направленные свойства антенны. Его размеры больше полотна антенны примерно на 20 %. Расстояние между трубками или проводниками зависит от минимальной длины волны рабочих частот и должно быть не более 0,1lдл. В точках 0 и 0' полотна антенны действует нулевой потенциал, что позволяет приваривать трубки антенны к полотну рефлектора. Экран располагается от полотна антенны на расстоянии 0,7*Д. Конструктивные размеры цельносварной ДТЗА с экраном приведены в табл. 3.7. Неполная зигзагообразная антенна (рис. 3.7) предназначена для приема телесигналов на расстоянии до 50 км от ТЦ. Антенна позволяет принимать программы телевидения в диапазоне частот 1—5-го или 6—12-го каналов. В конструктивном отношении антенна проста, ее высота примерно в два раза меньше, чем у проволочной ЗТА. Она имеет почти такие же размеры, как и ДТЗА.



Техническая характеристика: коэффициент усиления: на 1—5-м каналах .............. 3,5—7,7 дБ на 6—12-м. .................... 3,8—7,5 дБ КНД ........................... 3,9—4,5 КБВ ........................... 0,35—0,5 рабочая частота .................. 50—230 МГц кпд ............................ 0,95 соотношение В/lдл ................ 0,2—0,44 неравномерность коэффициента усиления ...................... 0,38—0,75 помехозащищенность, не менее ...... —(13...20) дБ угол раствора главного лепестка диаграммы направленности, не менее ...................... 50 Диаграмма направленности антенны в горизонтальной плоскости имеет вид восьмерки правильной формы двухлепесткового типа. Антенна практически одинаково может принимать телесигналы как с прямого, так с обратного направлений. К деревянному бруску 5 сечением примерно 60х60 мм под углом 90° прикрепляется горизонтальная рейка 7 сечением 40х40 мм. На концах этой репки укреплены через диэлектрические прокладки две металлические пластины 3. Такая же пластина укреплена в нижней части полотна антенны, которую можно установить без изоляционной

прокладки. В верхней части бруска устанавливается плата питания 1, которая крепится к бруску без прокладок. Плата состоит из двух металлических пластин с закругленными краями, собранных на диэлектрическом основании. После укрепления каркаса и закрепления пластин натягивается полотно антенны, состоящее из двух, трех или четырех параллельных проводников 2 диаметром от 2 до 4 мм. В конструкции можно использовать антенный канатик. В металлические пластины 3 вклепаны штыри 4 диаметром 2—3 мм и высотой до 3 мм. Проводники 2 в местах перегиба необходимо припаять к пластинам. Фидер 8, изготовленный из коаксиального кабеля марки РК-75 с волновым сопротивлением 75 Ом, прокладывается по вертикальной штанге до нижнего узла антенны и далее по одному из внутренних проводов до платы питания. Для согласования неполной ЗТА с несимметричным фидером необходимо использовать специальные трансформаторы, выполненные из отрезков коаксиального кабеля, конструкция которых рассмотрена выше. Для улучшения электрических параметров и исключения приема телесигналов с обратного направления антенну можно поставить перед металлическим экраном.При этом экран может быть установлен без механической привязки к конструкции антенны.
