Техника удаленного телевизионного приема



Узкополосный антенный усилитель на двух транзисторах


Рассматриваемый антенный усилитель разработан для применения в условиях сельской местности и предназначен

для улучшения чувствительности телевизионных приемников, принимающих телепередачи в метровом диапазоне волн. Он обеспечивает наилучшие результаты в тех случаях, когда телевизионный приемник не обладает необходимым запасом коэффициента усиления для устойчивого приема телепередач на границе зоны уверенного приема или в зоне полутени. Усилитель целесообразно использовать для улучшения чувствительности, ограниченной усилением, при приеме передач на телевизоры старых марок, которые эксплуатируются длительное время. Усилитель рассчитан на индивидуальный прием, то есть когда не используются приемные коллективные антенны.

Он одинаково хорошо работает как с узкополосными и остронаправленными антеннами, так и с антенными системами, имеющими большой коэффициент усиления, которые устанавливаются за зоной уверенного приема на расстоянии свыше 100 км от ТЦ или активного ретранслятора на равнинной местности. При этом обязательным условием, обеспечивающим уверенный прием телепередач, является размещение усилителя на стреле ТА, чтобы максимально уменьшить потери полезного сигнала в коаксиальном кабеле снижения, а также улучшить очень важное соотношение сигнал/шум на входе телевизионного приемника.

При установке усилителя на мачте ТА необходимо выполнить полную герметизацию входа и выхода коаксиальных кабелей, соединяющих активный вибратор ТА с телевизионным приемником.Усилитель должен изготавливаться во всеклиматическом исполнении для эксплуатации при повышенной и пониженной температурах от + 40 до — 40 °С, относительной влажности воздуха до 95 % при температуре 20 °С без конденсации влаги, а также при пониженном и повышенном атмосферном давлении от 200 мм рт. ст. (26,7 кПа) до 900 мм рт. ст. (120 кПа).

Усилитель характеризуется высокими технико-эксплуатационными характеристиками, простотой схемного решения и несложной конструкцией.

Основные параметры, технические характеристики и условия эксплуатации:

полоса усиливаемых:

первого поддиапазона .................. 48,5—100 МГц

второго поддиапазона ................. 174—230 МГц

номера принимаемых каналов:

первого поддиапазона .................. 1—5-й

второго поддиапазона .................. 6—12-й

коэффициент усиления усилителя .......... 22—24 дБ

ширина полосы пропускания частот ........ 8 МГц

неравномерность АЧХ.................... 3 дБ

входное сопротивление ................... 75 Ом

выходное сопротивление .................. 75 Ом

напряжение питания усилителя постоянным

током ................................ + 12 В

частота среза:

первого поддиапазона .................. 48,5 МГц

второго поддиапазона .................. 160 МГц

максимальный коэффициент шума входного высокочастотного транзистора на частоте

400 МГц.............................. 4,5 дБ

максимальный коэффициент усиления

сигнала первого каскада ................ 15 дБ

максимальный ток, потребляемый усилителем в рабочем режиме эксплуатации .... 10 мА

максимальный уровень пульсации напряжения питания усилителя, не более. . . 10 мВ кпд, не менее .......................... 95 %

масса усилителя без коаксиальных кабелей.. 105 г габаритные размеры усилителя (ширина, длина и высота)....................... 51 х 81 х 21 мм

максимальная длина кабеля снижения. ..... 20 м

максимальная длина отрезка коаксиального кабеля, соединяющего усилитель с активным вибратором ТА .............. 0,8—1 м

Условия эксплуатации:

температура окружающей среды:

повышенная......................... 40 °С

пониженная ......................... - 45 °С

относительная влажность воздуха при температуре 20С без конденсации влаги, не более ...................... 98 %

атмосферное давление:

повышенное ......................... 120 (900) кПа

(мм рт.

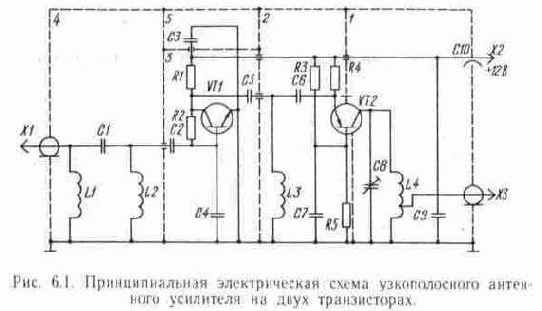

ст.) пониженное ......................... 26,7 (200) кПа (мм рт. ст.) ветровые нагрузки: максимальное ветровое давление, не более ........................... 5 кг/см максимальная скорость ветра .......... 25 м/с синусоидальные вибрационные нагрузки с ускорением, не более. ............... 49,05 (5) м/с^2 (д) одиночные ударные нагрузки: с ускорением, не более ............... 98,1 (10) м/с^2 (д) при длительности ударов, не менее ..... 5 м/с Принципиальная электрическая схема узкополосного антенного усилителя приведена на рис. 6.1. Усилитель собран на двух транзисторах, которые образуют два каскада усиления сигнала. Первый транзистор VTI включен по схеме с общим эмиттером, а транзистор VT2 включен


по схеме с общей базой, что обеспечивает максимальное снижение коэффициента шума всего усилителя. Схема усилителя позволяет производить плавную перестройку АЧХ на один из телеканалов. Плавную перестройку усилителя осуществляют с помощью регулировочного конденсатора С8, установленного во втором каскаде усиления и имеющего номинальную емкость до 20 пФ. Это основное отличие рассматриваемого усилителя от многих промышленных конструкций, где подстройку частоты можно осуществлять в пределах + 3 ... - 3 МГц. АЧХ первого каскада усиления рассчитана на широкий диапазон рабочих частот, которые разделены на два под-диапазона: 48,5—100 МГц и 174—230 МГц, что соответствует 1—5-му и 5—12-му каналам. Перестройка частоты осуществляется в узком диапазоне, ширина которого не превышает 8 МГц. На входе усилителя собран индуктивно-емкостный контур, состоящий из двух катушек индуктивности LI и L2, а также конденсаторов С1 и С2. Этот контур является фильтром верхних частот с частотой среза первого под-диапазона, равного 49,5 МГц, и с частотой среза 160 МГц второго поддиапазона. Важное место в установке режимов работы транзистора VT1 играют резисторы R1 и R2, с помощью которых выставляют напряжение на его коллекторе, равное 5 В, при токе коллектора 5 мА. Выбранный режим работы транзистора VT1 типа КТ371А обеспечивает минимальный коэффициент шума, не превышающий. 4,5дБ на частоте 400 МГц.


Заметим, что с повышением частоты собственный шум транзистора уменьшается. Постоянный конденсатор С4, включенный в цепь базы первого транзистора вместе с его собственной емкостью, ограничивает усиление первого каскада на высшей частоте выбранного поддиапазона частот. При этом обеспечивается коэффициент усиления до 15 на всех каналах. Индуктивность 1.3 и конденсаторы С5 и С6 образуют контур, выполняющий функции входного фильтра верхних частот второго каскада усиления, и обеспечивают подавление сигналов нижних частот. На элементах 1.4, С8 и транзисторе VT2 собран резонансный усилитель, параметры которого определяют суженную АЧХ второго каскада, а их изменение в заданных пределах обеспечивает возможность перестройки АЧХ в выбранном диапазоне частот. Маломощный транзистор р—п—p-структуры относительно к группе сверхвысокочастотных транзисторов имеет небольшую проходную емкость, что обеспечивает устойчивую работу в схеме с общей базой. Расчетные значения сопротивлений резисторов R3—R5 позволяют получить на коллекторе транзистора VT2 напряжение постоянного тока 10 В и ток эмиттера 1мА. Выбранный транзистор должен иметь коэффициент собственного шума не более 3,5—4 дБ. Коэффициент усиления второго каскада усилителя лежит в пределах от 12 до 14 дБ при полосе пропускания 8 МГц. Коэффициент усиления первого и второго каскадов усиления в первом поддиапазоне частот с 1-го по 5-й канал составляет 15—17 дБ и зависит от неравномерности АЧХ. После сборки и монтажа конструкции усилителя необходимо проверить режимы работы транзисторов VT1 и VT2. На коллекторе транзистора VT1 должно действовать постоянное напряжение 5 В, на базе транзистора VT2 — напряжение 10 В. Максимальное отклонение значений основных параметров усилителя и функциональных узлов не превышает 10 %. Точное изготовление конструкции антенного усилителя, соблюдение технологии, применение заведомо исправных комплектующих ЭРЭ, правильная сборка обеспечивают коэффициент усиления в пределах от 22 до 25 дБ при полосе пропускания частот 8 МГц. Большое влияние на стабильность работы усилителя оказывает правильный подбор и входной контроль транзисторов VTI и VT2. При монтаже и регулировке усилителя номинальные значения сопротивлений резисторов и емкостей конденсаторов должны находиться в пределах + 5 ... - 5 %. Электропитание усилителя осуществляется от СИП постоянного тока напряжением + 12 В, принципиальная электрическая схема которого показана на рис. 6.2.


Усилитель может работать и от другого источника, если последний обеспечивает указанные ниже основные электрические параметры и технические характеристики. К таким источникам постоянного напряжения относятся также и ХИТ — аккумуляторные батареи средней емкости, например 10НКГ-10Д. Источник питания усилителя является самостоятельной сборочной единицей, конструкция, масса и габаритные размеры которого зависят от примененных комплектующих ЭРЭ, и в первую очередь от выбранного сетевого трансформатора. В некоторых случаях опытные мастера-радиолюбители могут воспользоваться рекомендациями, приведенными в технической литературе [3 и 5], где в качестве источника питания с выходным напряжением постоянного тока + 12 В используется вывод, предусмотренный в конструкции селектора ТВ-сигналов типа СКД или СКД-1. Здесь напряжение питания + 12 В подается на усилитель по специальному кабелю и БП, имеющий соответствующие параметры. Блок питания лучше изготовить как готовое изделие, которое можно широко использовать в радиолюбительской

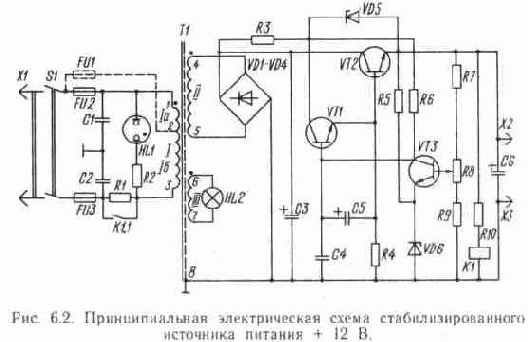

практике для питания различной РЭА и приборов. В этом случае конструкцию БП рекомендуется изготавливать по эскизной конструкторской документации, выполненной в соответствии с требованиями государственных стандартов ЕСКД. В соответствии с принципиальной электрической схемой (рис.6.2) БП состоит из следующих функциональных элементов: входных и выходных электрических цепей, сетевого понижающего трансформатора питания Т1, нерегулируемого выпрямительного устройства, предохранительного устройства и стабилизатора напряжения. СИП с выходным напряжением + 12 В непрерывного действия, регулируемым в пределах + 10 ... - 10 %, предназначен для электропитания усилителя метровых волн, а также для применения и качестве самостоятельного изделия, изготовленного в виде законченной конструктивно-сборочной единицы или как функциональный узел, встроенный в общую конструкцию РЭА или в самодельные измерительные приборы. Рассматриваемый источник питания характеризуется простотой схемно-технического решения и конструктивно-технологического исполнения, малым количеством примененных комплектующих ЭРЭ и достаточно высокими параметрами и эксплуатационными характеристиками, что делает его доступным для начинающих радиолюбителей и юных техников, несложным для повторения в производствах малых предприятий и весьма перспективным для широкого применения в домашнем хозяйстве.


БП может быть использован для электропитания изготавливаемой отечественной промышленностью радиоприемной и звуковоспроизводящей электронной аппаратуры и приборов. Источник питания в виде встроенного функционального узла может быть дополнительно использован для электропитания бытовых электронных изделий, изготавливаемых в радиолюбительских мастерских и в кружках юных техников. К числу таких изделий относятся кодовые электронные замки, устройства охраны и сигнализации, музыкальные звонки, устройства терморегулирования, термостаты и многие другие. СИП в авторском варианте изготовлен в пластмассовом корпусе с внутренним металлическим экраном от настольной ЭКВМ. СИП может быть выполнен в прямоугольном корпусе, конструкция которого определяется при эскизном проектировании. ЭРЭ, за исключением сетевого понижающего трансформатора питания, монтируются на печатной плате, изготавливаемой из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Основные параметры, технические характеристики и условия эксплуатации: номинальное напряжение питающей сети переменного тока....................... 220 В номинальное напряжение постоянного тока для питания усилителя .................. + 12 В номинальная частота питающей сети переменного тока....................... 50 Гц пределы изменения напряжения питающей сети переменного тока, при которых сохраняется устойчивая работа СИП ...... 187—242 В пределы изменения частоты питающей сети переменного тока, не более .......... 1 % выходное напряжение: стабилизированное постоянного тока ...... + 12 В нестабилизированное переменного тока .... 0,3 В на выходе выпрямителя ................ + 12 ... + 14 И коэффициент нелинейных искажений питающей сети переменного тока, не более . 12 % ток нагрузки: номинальный ......................... 0,8 А максимальный ........................ 1,2 А максимальный в импульсе .............. 0,7 А максимальная мощность СИП при полной внешней нагрузке ...................... 26 Вт мощность, потребляемая СИП от сети переменного тока в режиме холостого хода, не более.............................. 0,022 мВт коэффициент стабилизации выходного напряжения постоянного тока, не менее .... 250 амплитуда пульсации выходного стабилизированного напряжения, не более .......... 12 мВ переменная составляющая напряжения на выходе, не более .................... 0,18 Вэфф Изменение напряжения на выходе СИП при изменении напряжения сети переменного тока от 187 до 242 В, не более ...... 0,6 В помехозащищенность СИП при напряженности внешнего электромагнитного поля, не менее. ............................. 120 дБ кпд, не менее .......................... 83 % Условия эксплуатации СИП: температура окружающей среды: повышенная ......................... 35 °С пониженная ......................... 5 °С максимальная температура перегрева обмоток сетевого трансформатора ....... 55 °С относительная влажность воздуха при температуре + 20 °С без конденсации влаги, не более. ................ 85 % атмосферное давление: повышенное ......................... 120 (900) кПа (мм рт.




ст.) пониженное ......................... 26,7 (200) кПа (мм рт. ст.) климатическое исполнение .............. УХЛ На выходе СИП установлен сетевой фильтр, собранный на конденсаторах С1 и С2, защищающий устройство от электромагнитных помех, которые проникают в сеть электропитания переменного тока, два основных предохранителя FU1 и FU2. а также предохранитель FU3 и случае подключения устройства к сети переменного тока напряжением 127 В. На входе СИП собрано устройство ограничения тока включения (броска тока). Индикаторная лампа HL1 тлеющего разряда загорается сразу же после включения электрического соединителя X1 в розетку сети. Для устранения явления резкого нарастания напряжения на транзисторах, которое наблюдается всякий раз при включении СИП с помощью переключателя S1, когда режимы выходных каскадов еще полностью не установились, используется мощный постоянный резистор R1, который работает только в момент включения, гася напряжение, поступающее на первичную обмотку сетевого понижающего трансформатора. Выключается этот резистор из работы с некоторой задержкой времени после срабатывания электромагнитного реле К1 и замыкания его контактов К.1.1. Для того чтобы исключить повышение напряжения на транзисторах при изменении напряжения сети, которое в загородной местности может превышать максимально допустимые значения, стабилизатор напряжения используется одновременно как транзисторный фильтр. Выпрямительное устройство СИП состоит из понижающего сетевого трансформатора питания Т1, полупроводникового нерегулируемого выпрямителя и емкостного фильтра. Важное место в рассматриваемом источнике питания занимает сетевой понижающий трансформатор питания Т1, который изготавливается на броневом шихтованном магнитопроводе с площадью поперечного сечения стали не менее 4,5 см^2. Трансформатор имеет одну катушку с тремя обмотками, изолированными друг от друга лакотканью и пропитанными лаками. Первичная обмотка трансформатора рассчитана на подключение к сети переменного тока напряжением 220 В к выводам 1 и 3 и напряжением 127 В к выводам 2 и 3. На вторичной обмотке трансформатора в режиме холостого хода действует напряжение 17,3 и 6,3 В.

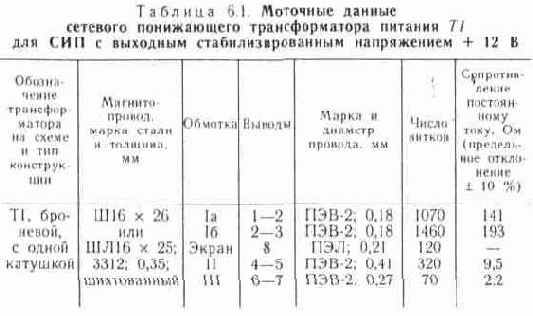

В СИП можно использовать покупной трансформатор серии ТС, ТА, Т или ТПП. Например, можно использовать трансформаторы следующих типоразмеров: ТА88-127/220-50. ТН8-127/220-50, ТАН15-127/220-50. ТПП265-127/220-50, ТС-20-5 или стержневой трансформатор типа ТС-40-5. Моточные данные самодельного сетевого понижающего трансформатора питания Т1 приведены и табл. 6.1. Для изготовления трансформатора можно использовать магнитопровод витой ленточный типа ШЛ 16 х 25. Выпрямитель собран по однофазной двухполупериодной мостовой схеме на выпрямительных диодах VD1 VD4. Такой выпрямитель характеризуется хорошим использованием габаритной мощности трансформатора, повышенной частотой пульсации на выходе выпрямителя. низким обратным напряжением на комплекте полупроводниковых выпрямительных диодов, повышенным падением напряжения на диодах, невозможностью установки однотипных диодов на одном радиаторе без изоляционных прокладок. Сглаживающий фильтр, установленный между выпрямителем и стабилизатором напряжения, уменьшает пульсации выпрямленного напряжения постоянного тока. Компенсационный стабилизатор напряжения является электронным устройством непрерывного действия с автоматическим регулированием, которое с заданной точностью поддерживает напряжение на нагрузке независимо от изменения входного напряжения и тока нагрузки. В стабилизаторе напряжения транзисторы VT1 и VT2 выполняют роль регулирующего элемента, а управляющим элементом является биполярный транзистор VT3, опорное напряжение которого осуществляется стабилитроном VD6. Регулирование напряжения в стабилизаторе осуществляется следующим образом. При возрастании напряжения на выходе СИП растет ток базы транзистора VT3, в результате чего увеличивается падение напряжения на резисторах R3 и R4, одновременно уменьшается ток базы составного транзистора VT1, VT2 и увеличивается сопротивление перехода между эмиттером и коллектором транзитора VT1, а также увеличивается напряжение на этом участке. В результате выходное напряжение уменьшается. Величину значения выходного напряжения можно регулировать подстроечным резистором R8. Конденсатор С6 является составной частью емкостного фильтра, сглаживающего пульсации постоянного тока. Конструкция и размеры. Самодельный корпус усилителя метровых волн изготавливается из заготовок фольгированного диэлектрика или из размерных полосок немагнитного материала (меди, бронзы, латуни и других сплавов на основе меди), толщина которых должна быть не менее 0,5 мм.

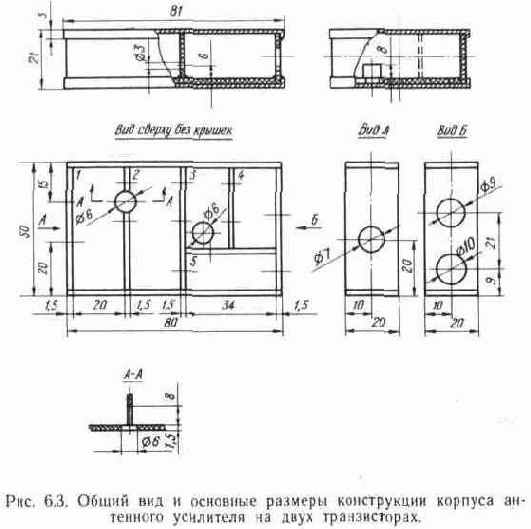

Полоски и детали конструкции выреза-

ются по размерам так, чтобы ширина, длина и высота корпуса усилителя составляли габаритные размеры, указанные на рис. 6.3. Все детали конструкции пропаиваются сплошными швами припоем ПОС-61, обеспечивая полную герметичность конструкции. Комплектующие ЭРЭ, установочные детали и ЭРИ размещаются на печатной плате, изготавливаемой из одностороннего фольгированного стеклотекстолита толщиной 2 мм. Габаритные размеры печатной платы выполняются по внутренним размерам корпуса так, чтобы зазор между боковыми стенками и печатной платой был не более 0,2 мм. Транзисторы VT1 и VT2 усилителя устанавливаются в гнезда, высверленные в плате по диаметру корпуса этих транзисторов. В боковых стенках корпуса усилителя изготавливаются три отверстия: два для ввода коаксиального кабеля и один для кабеля питания. В тех случаях, когда усилитель устанавливается на стреле ТА рядом с активным вибратором или на штанге антенны, один отрезок коаксиального кабеля небольшой длины припаивается внутренней жилой к началу катушки индуктивности L1 и к конденсатору С1, а оплетка кабеля, как показано на рис. 6.1, заземляется (припаивается к корпусу усилителя). Из боковой стенки корпуса выводится коаксиальный кабель снижения антенны, внутренняя жила которого припаивается к отводу катушки индуктивности L4. На втором конце кабеля снижения устанавливается унифицированный соединитель, подключаемый к телевизионному приемнику.

Конструкция корпуса источника питания определяется мастером-радиолюбителем при эскизном проектировании и теми условиями эксплуатации, в которых прибор будет работать. При изготовлении усилителя и источника питания применяются самодельные элементы, которые необходимо выполнить в радиолюбительской лаборатории. К таким ЭРИ относятся катушки индуктивности L1—L4, работающие в схеме усилителя, и понижающий трансформатор питания Т1. Катушки индуктивности 0,5—0,7 мм. Катушку индуктивности L1 изготавливают на деревянном шаблоне, наружный диаметр которого равен 8 мм.


Диаметр намоточного провода выбирается равным 0,7 мм. Всего должно быть намотано 5 витков с шагом 3 мм для усилителя, рассчитанного на 1—5-й каналы, или 3 витка с таким же шагом для 6—12-го каналов. Катушка индуктивности L2 без сердечника наматывается на этом же деревянном шаблоне с наружным диаметром 8 мм. Для 1—5-го каналов катушка индуктивности L2 имеет 3 нитка с шагом 3 мм, а для 6—12-го каналов необходимо намотать 3 витка. Диаметр обмоточного провода в обоих случаях выбирается равным 0,7 мм. Катушка индуктивности L3 должна иметь внутренний диаметр, равный 3 мм, она не имеет сердечника, наматывается также из посеребренного провода диаметром 0,5 мм. В усилитель, рассчитанный на работу во всем диапазоне метровых волн, с 1-го по 12-й канал включительно, ставится одна и та же катушка индуктивности, число витков которой равно 5 с шагом 1,5 мм. Катушка индуктивности L4 наматывается на шаблоне с наружным диаметром 5 мм посеребренным проводом диаметром 0,5 мм, она тоже не имеет сердечника. Для первого поддиапазона частот с 1-го по 5-й канал включительно необходимо намотать 12 витков с шагом 5 мм и сделать отвод от второго витка, считая от заземленного конца. Для второго поддиапазона частот с 6-го по 12-й канал включительно необходимо намотать 7 витков с шагом 5 мм. При изготовлении трансформатора необходимо особое внимание уделить межвитковой и межслойной изоляции, обеспечивающей расчетные значения сопротивления изоляции обмоток между собой и обмоток и металлических частей. Следует заметить, что сетевой трансформатор кроме основной функции трансформировать высокое напряжение сети переменного тока 220 В в расчетное напряжение на вторичной обмотке выполняет функцию гальванической развязки первичной питающей сети и вторичных цепей нагрузки и обеспечивает дополнительную электробезопасность при эксплуатации стабилизатора напряжения в различных условиях. При изготовлении СИП применены следующие комплектующие ЭРЭ и ЭРИ: сетевой понижающий трансформатор питания Т1 типа Ш броневой конструкции; транзисторы VT1 типа КТ315Г, VT2 — КТ603В, VT3 — КТ315Г; выпрямительные диоды VD1—VD4 типа Д226; стабилитроны VD5 типа Д814А, VD6 — Д814А: конденсаторы С1 типа МБМ-11-750В-0 22 мкФ С2 — МБМ-11-750В-0.22 мкФ, СЗ — К50-3-25В-400 мкФ С4 — ЭТО-7-0,05 мкФ, С5 — К50-3-16В-20 мкФ, С6 — К50-3-16В-500 мкФ: резисторы R1 типа ПЭВ-7,5-200 Ом, R2 — ВСа-2-300 к0м, R3 — ВСа-0,25-560 Ом, R4 — ВСа-0,25-5,6 кОм R5 — ВСа-0,25-560 Ом, R6 — ВСа-0,25,-5,6 к0м, R7 , — ВСа-0,5-820 Ом R8 — СПЗ-4Ма-470 Ом. R9 — ВСа-0,5-220 Ом, R10 — ВСа-2-4,7 кОм; предохранители FU1, FU2.


FU3 типа ПМ1-1-2 А; электрические соединители X1 типа «вилка» с электрическим кабелем и двойной изоляции, Х2 и X3, типа КМЗ-1: индикаторные лампы Н1.1 типа MH-6.3B-0.22A, HL2—ТН-0,3-1; электромагнитное реле постоянного тока К1 типа РЭС-32 (паспорт РП4.500.341). При изготовлении усилителя метровых волн использованы следующие комплектующие ЭРЭ и ЭРИ: транзисторы VT1 типа КТ371А. VT2 — ГТ346Л; конденсаторы С1 типа КД-1-100В-М75-18 пФ (для усилителя, рассчитанного на работу с 1-го по 5-й канал) и С1 — Кд-1-100В-М75-6.8 пФ (для каналов с 6-го по 12-й), С2 — КД-1-100В-М75-24 пФ (для 1—5-го каналов) и С2 — КД-1-100В-М75-8,2пФ(для 6—12-го каналов), СЗ — КМ-5-100В-М75-47 пф(для каналов с 1-го по 5-й) и СЗ — КМ-5-100В-ПЗЗ-24 пФ (для 6—12-го каналов), С4 — КД-1-100В-М75-24 пФ (для каналов с 1-го по 5-й) и С4 — КД-1-100В-10 пФ (для 6—12-го каналов), С5 — КД-1-160В-Н70-680 пФ, С6 — КД-1-160В-680 пФ, С7 — КД-1-160В-Н70-100 пФ, С8 — КТ4-23-200В-(2,2 ... 15) пФ, С9 — КМ-5-50В-Н90-0.01 мкФ, С10 — К10-51-350В-Н30-2200 пФ: резисторы R1 типа ВСа-0,125-1,2 кОм, R2 — ВСа-0,125-130 кОм, R3 — ВСа-0,125-2,2 кОм, R4 — ВСа-0,125-1,5 кОм, R5 — ВСа-0,125-10 кОм; электрические соединители X1 типа САТ-Г (при прямом входе коаксиального кабеля от антенны может не устанавливаться), Х2 — КМЗ-1, ХЗ — САТ-Г. При монтаже, регулировке и ремонте СИП и усилителя метровых волн могут быть применены другие аналогичные комплектующие ЭРЭ, имеющиеся в наличии у радиолюбителя и не ухудшающие их основные электрические параметры и эксплуатационные характеристики. Например, в СИП сетевой трансформатор питания Т1 самодельной конструкции может быть заменен на трансформатор типа ШЛ унифицированной конструкции; конденсаторы типа К50-3 можно заменить на конденсаторы типов К50-6, К50-12, К50-16, К.50-20, конденсатор типа ЭТО-7 — на конденсаторы типов К.10-7В, КМ-6, КЛГ-6, КЛС; резисторы типа ВСа — на резисторы типов МЛТ, ОМЛТ, УЛИ, МТ, C1-4, C2-6, МОП; стабилитроны типа Д814А — на стабилитроны типа Д818А, а также можно применить любые установочные ЭРИ. В усилителе метровых волн вместо транзистора КТ371А можно использовать транзисторы типов КТ367А, КТ382А, КТ382Б, КТ372А, КТ310А, КТ3115А, КТ3115Б, КТ3132А, транзистор типа ГТ346А можно заменить транзистором типа ГТ346Б; резисторы типа ВСа — на резисторы типа МЛТ. Настройка и регулировка. Для настройки электронных блоков необходимо использовать прибор комплексного измерения типа авометр, позволяющий измерять последовательно все основные электрические параметры ПП-транзисторов, выпрямительных диодов, стабилитронов, конденсаторов и резисторов.


Следует заметить, что в обязательном порядке перед установкой покупных комплектующих ЭРЭ и ЭРИ в монтажную плату их необходимо подвергнуть входному контролю с проверкой на соответствие основным параметрам и требованиям ТУ. Все элементы, входящие в схему, должны быть качественными и заведомо исправными. Проверку работоспособности БП начинают с измерения напряжений, действующих на вторичных обмотках сетевого трансформатора Т1 и на выходе выпрямительного устройства и стабилизатора напряжения. В режиме холостого хода напряжение на выходе выпрямительного устройства должно быть в пределах 12—14 В, а на выходе стабилизатора — 12 В. Для точной настройки усилителя метровых волн необходимо использовать осциллограф. Входной контур усилителя, собранный из элементов L1, C1, L2, С2, настраивается на частоту среза первого поддиапазона частот (с1-го по 5-й канал) 48,5 МГц и на частоту 160 МГц — для второго поддиапазона частот (с 6-го по 12-й канал). Предварительная настройка усилителя начинается с проверки режимов работы транзисторов VT1 и VT2 по постоянному току. Необходимо обеспечить минимальное отклонение напряжений на выводах транзисторов, которое должно находиться в пределах 2—5 % от номинальных значений. На коллекторе транзистора VT1 должно действовать напряжение + 5 В, а на базе транзистора VT2 — напряжение + 10 В. Далее переменным конденсатором С8 настраивается усилитель на один из телеканалов метровых волн по максимальной контрастности и устойчивости изображения на экране телевизионного приемника. Изменяя шаг намотки индуктивных элементов L1—L4, добиваются более четкого изображения, подстраивая таким образом частоты среза фильтров нижних и верхних частот. Окончательную настройку усилителя метровых волн рекомендуется производить после того, как будут установлены обе крышки с помощью отвертки, выполненной из диэлектрического материала.
